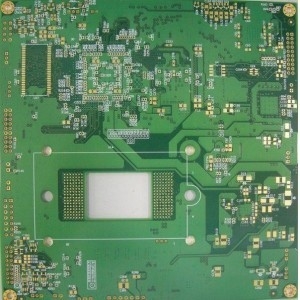

Drehungs-Leiterplatte-Lötmittel-Maske Lasers Hoch-Tg-CEM-1 FR-4 bohrende schnelle mit hoher Dichte
Produktdetails:
| Herkunftsort: | China |
| Markenname: | SYF |
| Zertifizierung: | UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS |
| Modellnummer: | SYF-153 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 10pcs |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | INNERES VAKUUMVERPACKTES MIT ÄUSSEREM PAPPkarton |
| Lieferzeit: | 6-8 Tage |
| Zahlungsbedingungen: | O/A, D/P, L/C, T/T, PAYPAL, WESTverband |
| Versorgungsmaterial-Fähigkeit: | 1 Million Stück pro Monat |
|
Detailinformationen |
|||
| Markieren: | Schnelle Drehung Leiterplatten,schnelle DrehungsLeiterplatten |
||
|---|---|---|---|
Produkt-Beschreibung
Drehungs-Leiterplatte-Lötmittel-Maske Lasers Hoch-Tg-CEM-1 FR-4 bohrende schnelle mit hoher Dichte
Eigenschaften:
1. Berufs-PWB-Hersteller.
2. PCBA, Soem, ODM-Service werden zur Verfügung gestellt.
3. Gerber-Datei benötigt.
4. Produkte sind E-geprüftes 100%.
5. Qualitätsgarantie und Berufskundendienst.
Details:
1. Einer der größten und Berufs-Hersteller PWBs (Leiterplatte) in China mit über years'experience 500 Personal und 20.
2. Alle Arten Oberflächenende wird, wie ENIG, OSP.Immersions-Silber, Immersions-Zinn, Immersions-Gold, bleifreies HASL, HAL angenommen.
3. BGA, Blind&Buried über und Widerstand-Steuerung wird angenommen.
4. Moderne Produktionsausrüstung und so weiter importiert aus Japan und Deutschland, wie PWB-Laminierungs-Maschine, Bohrmaschine CNC, Selbst-PTH Linie, AOI (automatische Optikinspektion), Sonden-Flugmaschine.
5. Bescheinigungen von ISO9001: 2008, UL, CER, ROHS, REICHWEITE, HALOGEN-FREE ist Treffen.
6. Einer der Berufs-SMT-/BGA/DIP/PCBversammlungshersteller in China mit years'experience 20.
7. Hohe Geschwindigkeit brachte SMT-Linien voran, um Chip +0.1mm auf Teilen der integrierten Schaltung zu erreichen.
8. Alle Arten integrierte Schaltungen ist, wie SO, BESCHWICHTIGUNGSMITTEL verfügbar, SOJ, TSOP, TSSOP, QFP, BGA und U-BGA.
9. Auch verfügbar für die Platzierung mit 0201 Chips, Durchloch Bestückung mit Bauelementen und Endproduktherstellung, Prüfung und Paket.
10. SMD-Versammlung und Durchloch Bestückung mit Bauelementen wird angenommen.
11. Vorprogrammierendes IC wird auch angenommen.
12. Verfügbar für Funktionsüberprüfung und -brand in der Prüfung.
13. Service für Versammlung der kompletten Einheit zum Beispiel Plastik, Metallkasten, Spule, Kabel nach innen.
14. Konforme umweltsmäßigbeschichtung, zum von fertigen PCBA-Produkten zu schützen.
15. Technikdienstleistung als Ende von Lebenkomponenten erbringend, ersetzen veraltete Komponente und entwerfen Unterstützung für Stromkreis-, Metall- und Plastikeinschließung.
16. Funktionsprüfung, Reparaturen und Inspektion der unter-fertigen und Fertigwaren.
17. Hoch gemischt mit Auftrag der geringen Lautstärke wird begrüßt.
18. Produkte, bevor Lieferung die volle Qualität sein sollte, die überprüft wird, bemühend bis 100% perfekt.
19. One-stop Service von PWB und von SMT (PWB-Versammlung) wird an unsere Kunden geliefert.
20. Beste Dienstleistung mit pünktlicher Lieferung wird immer für unsere Kunden erbracht.
|
DIE DETAILS DES PRODUKTES |
|
|
Rohstoff |
FR-4 (Tg 180) |
|
Schicht-Zählung |
2-Layer |
|
Brett-Stärke |
2.0mm |
|
Kupferne Stärke |
2.0oz |
|
Oberflächenende |
ENIG |
|
Lötmittel-Maske |
Grün |
|
Silkscreen |
Weiß |
|
Min. Spurn-Breite/Abstand |
0.075/0.075mm |
|
Min. Loch-Größe |
0.25mm |
|
Loch-Wand-Kupfer-Stärke |
≥20μm |
|
Maß |
300×400mm |
|
Verpacken |
Inner: Vakuumverpackt in den weichen Plastikballen |
|
Anwendung |
Kommunikation, Automobil, Zelle, Computer, medizinisch |
|
Vorteil |
Konkurrenzfähiger Preis, schnelle Lieferung, OEM&ODM, freie Proben, |
|
Spezielle Anforderungen |
Begraben und blind über, Widerstand-Steuerung, über Stecker, |
|
Bescheinigung |
UL, ISO9001: 2008, ROHS, REICHWEITE, SGS, HALOGEN-FREE |
|
PRODUKTIONS-FÄHIGKEIT VON PWB |
||
|
|
EINZELTEILE Einzelteil |
|
|
Laminat |
Art |
FR-1, FR-5, FR-4 Hoch-Tg, ROGERS, ISOLA, ITEQ, |
|
Stärke |
0.2~3.2mm |
|
|
Produktions-Art |
Schicht-Zählung |
2L-16L |
|
Oberflächenbehandlung |
HAL, Vergolden, Immersions-Gold, OSP, |
|
|
Schneiden Sie Laminierung |
Größe Max. Working Panel |
1000×1200mm |
|
Innere Schicht |
Interne Kern-Stärke |
0.1~2.0mm |
|
Interne Breite/Abstand |
Minute: 4/4mil |
|
|
Interne kupferne Stärke |
1.0~3.0oz |
|
|
Maß |
Brett-Dickentoleranz |
±10% |
|
Zwischenlagen-Ausrichtung |
±3mil |
|
|
Bohrung |
Fertigungs-Platten-Größe |
Maximal: 650×560mm |
|
Bohrdurchmesser |
≧0.25mm |
|
|
Loch-Durchmesser-Toleranz |
±0.05mm |
|
|
Loch-Positions-Toleranz |
±0.076mm |
|
|
Min.Annular-Ring |
0.05mm |
|
|
PTH+Panel-Überzug |
Loch-Wandkupfer Stärke |
≧20um |
|
Einheitlichkeit |
≧90% |
|
|
Äußere Schicht |
Spurbreite |
Minute: 0.08mm |
|
Gleisabstand |
Minute: 0.08mm |
|
|
Muster-Überzug |
Fertige kupferne Stärke |
1oz~3oz |
|
EING-/Flashgold |
Nickel-Stärke |
2.5um~5.0um |
|
Goldstärke |
0.03~0.05um |
|
|
Lötmittel-Maske |
Stärke |
15~35um |
|
Lötmittel-Masken-Brücke |
3mil |
|
|
Legende |
Linienbreite/Zeilenabstand |
6/6mil |
|
Goldfinger |
Nickel-Stärke |
≧120u-〞 |
|
Goldstärke |
1~50u〞 |
|
|
Heißluft-Niveau |
Zinn-Stärke |
100~300u〞 |
|
Verlegung |
Toleranz des Maßes |
±0.1mm |
|
Schlitz-Größe |
Minute: 0.4mm |
|
|
Schneider-Durchmesser |
0.8~2.4mm |
|
|
Lochen |
Entwurfs-Toleranz |
±0.1mm |
|
Schlitz-Größe |
Minute: 0.5mm |
|
|
V-CUT |
V-CUT Maß |
Minute: 60mm |
|
Winkel |
15°30°45° |
|
|
Bleiben Dickentoleranz |
±0.1mm |
|
|
Abschrägung |
Abschrägungsmaß |
30~300mm |
|
Test |
Prüfungs-Spannung |
250V |
|
Max.Dimension |
540×400mm |
|
|
Widerstand-Steuerung |
|
±10% |
|
Aspekt-Zuteilung |
12:1 |
|
|
Bohrende Größe Lasers |
4mil (0.1mm) |
|
|
Spezielle Anforderungen |
Begraben und blind über, Widerstand-Steuerung, über Stecker, |
|
|
OEM&ODM-Service |
Ja |
|
