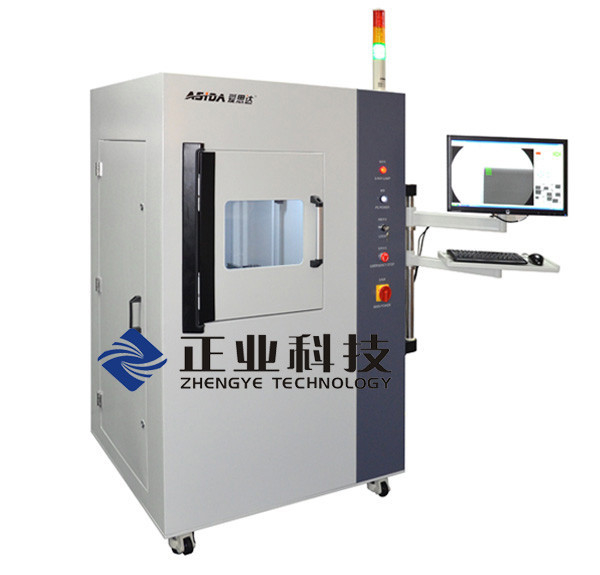

Halb automatische Röntgenprüfungs-Maschine für Batterie-Prüfung/SMT/LED
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Asida |
| Modellnummer: | XG5010 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Hölzerne Karton |
| Lieferzeit: | Verhandlung |
| Versorgungsmaterial-Fähigkeit: | 120 Sätze pro Jahr |
|
Detailinformationen |
|||
| Anwendung: | Lithium-Ionen-Batterie-Industrie | Reihe: | Maschinen des Strahls X |
|---|---|---|---|
| Brennfleck-Größe: | 5μm | ||
| Markieren: | X Ray-Inspektions-Ausrüstung,Kontrollsysteme des Strahls x |
||
Produkt-Beschreibung
Halbautomatische Röntgenprüfungsmaschine/Röntgenprüfungsmaschine für Teig-Prüfung
Marke: ASIDA
Modell: XG5010
Angewandte Produkte: Quadratform weich-Verpackenbatterie, zylinderförmige Batterie 18650
Halbautomatische Röntgenprüfungsmaschine Verwendung
Batterieproduktionen werden on-line-Realzeit mit dem Röntgenstrahlgetriebeprinzip geprüft.

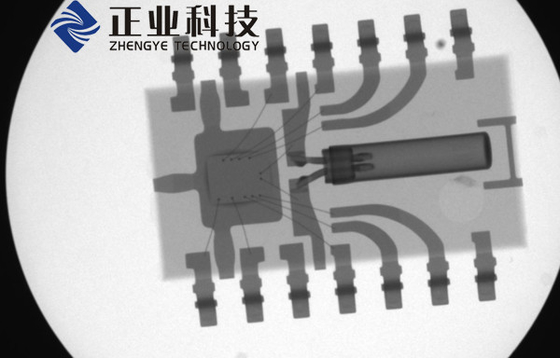

Die x-Strahlninspektionsmaschine XG5010 ist in der Lithium-Batterie, SMT, LED, elektronische Produkte weit verbreitet

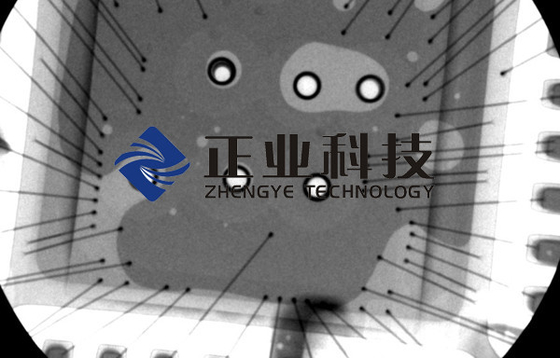

die Verarbeitung und das Werfen stellt her. Sie analysiert hauptsächlich interne Defekte des Produktes mit Bildern im Hoch
Qualität, hohe lineare Wiedergabe und hohe Auflösung.

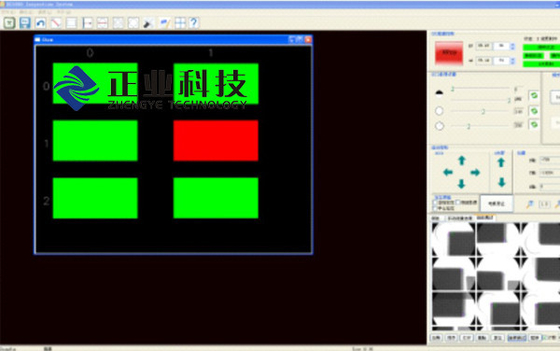

Die Maschine mit automatischer Prüfungs-Software ist für weiche Verpackungsbatterie der quadratischen Form speziell. Und
Software ist unabhängige Forschung und Entwicklung durch unser Team. Sie verwirklicht automatisches Maß und
Urteil.
Produkteigenschaften
Funktionseigenschaften
- Automatische Entdeckung
Automatische Entdeckungsausrichtung von negativem und von Positiv der Batterie und Statistiken das maximale/das Minimum
Werte gleichzeitig.
- Automatisches Urteil

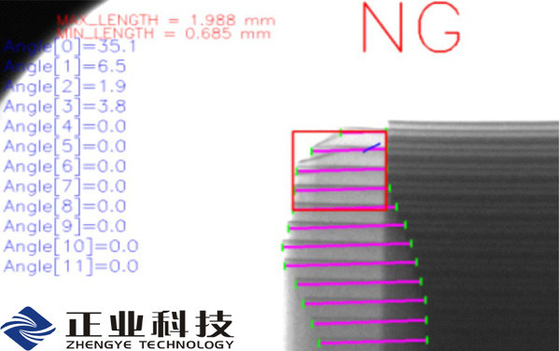

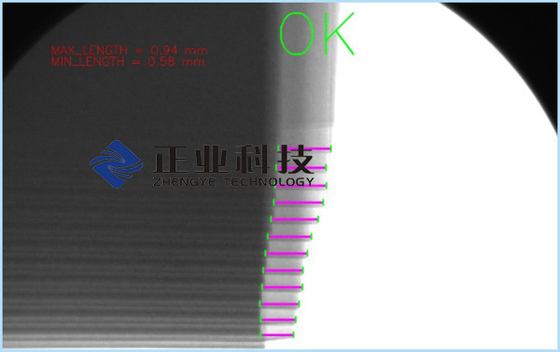

Automatisches Urteil von NG-/OKprodukten entsprechend dem Einstellungsstandard.
- Bequem und schnell
Die genaue Positionierung, schnelle Analyse, Entdeckungsbilder sind zur Realzeiton-line-Frage bequem.
Funktionseinleitung:
Navigationsfunktion:
Großes Navigationsfenster, klares Bild, genaue Navigation und Positionierung.
- Maßfunktion:
- Automatische Maßfunktion: Software ermitteln automatisch Ausrichtung von negativem und Positiv der Batterie, beurteilen automatisch Testergebnisse.
- Allgemeine Maßfunktion: messen Sie die Luftliniendistanz, den Kreisdurchmesser, die konzentrischen Kreise, den Abstand zwischen einem Punkt und Mitte eines Kreises.
- Schutzfunktion:
- Automatischer Schutz des Rohrs des Strahls X:
Rohr des Strahls X automatisch in Schutzzustand wenn die Maschine ohne irgendeine Operation nach Minute 20 (Zeit kann durch Benutzer einstellen).
2. Sicherheitsschutzgerät:
Türen ausgenommen die elektrische Kastentür werden mit photoelektrischen Sensoren ausgerüstet. Der der Maschine Röntgenstrahl Emission sofort Endund kommen in ein Schutzmodell wenn jede mögliche offene Tür.
Technische Parameter
|
Röntgenröhre |
Brennspannung |
Max 90KV |
|
Röhrenstrom |
Max 89uA |
|
|
Brennfleck-Größe |
5μm |
|
|
Kühlbetrieb |
Abkühlen des starken Winds |
|
|
Bild-Formung des Systems |
Blickfeld-Strecke |
2" /4" |
|
Entschließung |
75/110lp/cm |
|
|
X-CCD Entschließung |
1392*1040pixels |
|
|
Geometrische lineare Wiedergabe |
13-105X |
|
|
Entdeckungsgeschwindigkeit und -genauigkeit |
Wiederholen Sie Prüfungsgenauigkeit |
60μm |
|
Software-Prüfungsgeschwindigkeit |
1.0s pro Kontrollpunkt (ausschließlich des Ladens/der Entleerung Zeit und Bewegungszeit) |
|
|
Ladenplattform |
Standardgröße |
515mm x 460mm |
|
Effektive Größe |
450mm x 410mm |
|
|
Ladegewicht |
≤5Kg |
|
|
Sicherheitsnorm |
Internationale Strahlung Sicherheitsnormen |
≤1usv/hr |
