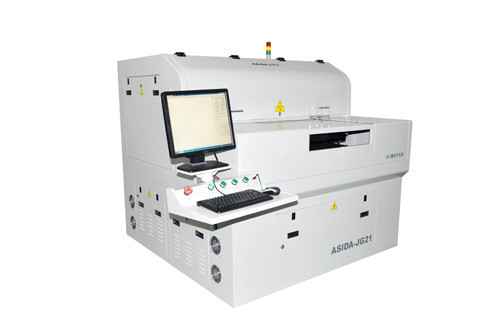

Hohe Präzisions-UV-Laser-Bohrmaschine von flexiblem Druck-Cricuit
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Asida |
| Zertifizierung: | CE |
| Modellnummer: | JG21 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1SET |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Verhandlung |
| Lieferzeit: | Verhandlung |
| Zahlungsbedingungen: | T/T, D/P, D/A, L/C, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | Verhandlung |
|
Detailinformationen |
|||
| Laserleistung: | 10w | Plattform-maximale Arbeitsgeschwindigkeit: | ungefähr 300 Loch/s |
|---|---|---|---|
| Plattform-maximale Positionierungsgenauigkeit: | ±2um | System: | ±20um |
| Markieren: | bohrende Ausrüstung Lasers,Bohrmaschine PWBs |
||
Produkt-Beschreibung
UV-Laser-Bohrmaschine flexibler Druck-bohrender Geschwindigkeit Cricuit/Laser von FPC
Produkt-Beschreibung
1.Usage der UV-Laser-Bohrmaschine (JG21)
Die Maschine wird in den Löchern der Bohrung durch -, in den blinden Hacken von FPC und im Ausschnitt das CVL/FPC/RF benutzt.
2.Features der UV-Laser-Bohrmaschine (JG21)
1. Annahme der Technologien des Linearmotormoduls und hochauflösendes Gitter, Servosteuerung der Endlosschleife, optische Positionierung
Servosteuerung, sortierend kompensieren und optische Positionierungstechnologien.
2. Hohe Qualität: Mit guter Rundung säubern Sie Lochwand, kleine Unterschiede zwischen auf und ab Lochdurchmesser.
3. In hohem Grade intelligent, leistungsfähig: Selbstfokus, Selbst-Korrektur, Selbst-Positionierung, Selbstfütterung und Stanzen mit RTR.
4.Customize: Optionales RTR und breite kupferne Verarbeitung des Stützmaximums 500mm; fertigen Sie eine Vielzahl von Hardware- und Software-Funktionen besonders an.
Proben 3.Drilling der UV-Laser-Bohrmaschine (JG21)
4.Specifications der UV-Laser-Bohrmaschine (JG21)
| Einzelteil | Spezifikation |
| MODELL | JG21 |
| Laser-Energie | 10W |
| Laser-Frequenz | 5-250KHz |
| Maximale Verarbeitungsgröße | 650mm×560 Millimeter (25,6 ″ ×22 ″) |
| Plattform-maximale Arbeitsgeschwindigkeit | ungefähr 300 Loch/s |
| Plattform-maximale Positionierungsgenauigkeit | ±2µm |
| Plattform-maximale Wiederholung, die Genauigkeit in Position bringt | ±1µm |
| System | ±20µm |
| Minimale Loch Öffnung | 25µm (vias), 75µm (Sackloch) |
| Max. Hit Rate | 11000vias/Min |
| Dateiformat | Gerber, DXF |
| Energie | Wechselstrom 220V/50HZ/2.5KW; Wechselstrom 380V50HZ/5.5KW |
| Staubsaugende Anforderungen | 516m3/h |
| Gesamtausmasse | 1610x1660x1550mm |
| Gewicht | 2900kg |
| Klimatemperatur | 20°±2° |
| Klimafeuchtigkeit | <60> |
| Grundumfang | <5> |
| Bodendruck | >1100kgf/m ² |
