Produkt-Beschreibung

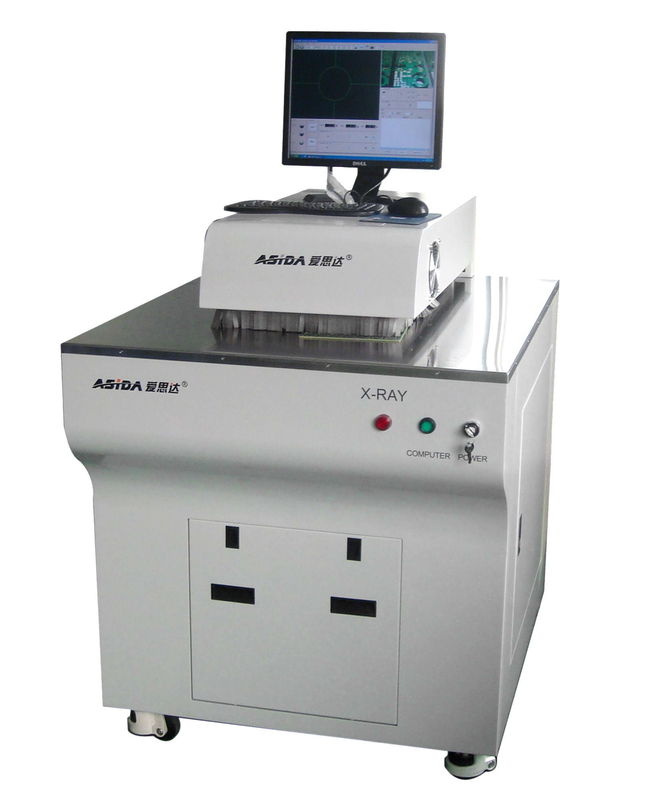

Röntgenprüfungsmaschine
Verwendung: Sie wird verwendet, um zu beobachten und Löcher, auf das PWB in Position zu bringen zu messen, um zu überprüfen, ob die Löcher zwischen Schichten abgewichen werden, kann eine Vielzahl des bedingten Maßes auf die Bilder, einschließlich den Abstand von der Mitte eines Kreises zu anderen, von einem Punkt zu anderen, zum Kreisbereich, zu etc., es geleitet werden kann die Urteile entsprechend den Einrichtungsparametern auch machen.
Eigenschaften
Löcher 1.positioning auf dem PWB.
Ausrüstung 3.The wird vorbei KANN Netzwerk-Computer-Steuersystem gesteuert, das einfach und einfach zu funktionieren ist.
4.It wird mit CCD-Navigationsfunktionen ausgerüstet, um den beweglichen Test zu erleichtern und schnell die Testziele sucht.
5. Es nimmt Siegelmikrofokus Röntgenröhre und eine Vielzahl von Bildverarbeitungstechniken und von Software an, um den Bildfehler zu verringern
Bild 6.The kann unter verschiedenen Bedingungen, wie dem Abstand von der Mitte von konzentrischen Kreisen, Punkt-zu-Punktabstand, Kreisbereich, etc. gemessen werden.
Technischer Parameter
|
Einzelteil
|
Spezifikation
|
|
|
Modell
|
XG3000
|
|
|
X-CCD Entschließung
|
752×582pixel
|
|
|
Röntgenröhreparameter
|
Maximale Spannung
|
50KV
|
|
Maximaler Strom
|
1mA
|
|
|
Höchstleistung
|
50W
|
|
|
Vorwärmzeit
|
6min
|
|
|
Röntgenbildverstärker
|
6 Zoll Ansicht
|
|
|
Sichtbereich
|
Φ18mm
|
|
|
Ortsauflösung
|
21 lp/mm
|
|
|
Navigation CCD-Entschließung
|
HD
|
|
|
PWB-Größe
|
Breite 45" (Bügeltiefe 630mm)
|
|
|
Maximale Stärke
|
12mm
|
|
|
Röntgenstrahlschildziel
|
0.5µSv/h nicht mehr als 0.5µSv/h
|
|
|
Kühlbetrieb
|
Abkühlen des starken Winds
|
|
|
Temperatur und Feuchtigkeit
|
Temperatur: 22 ℃ ± 3 ℃ Feuchtigkeit: 50% ± 10%
|
|
|
Lineare Wiedergabe
|
8×-64×
|
|
|
Drucker
|
Drucker (Benutzerverteilung)
|
|
|
Betriebsart
|
Bewegung 1.manually das geprüfte PWB, Navigation CCDspurhaltung
der Röntgenstrahl 2.setting, der offen ist, wenn er PWB sendet, verschalt, und nah beim Nehmen
|
|
|
Leistungsbedarf
|
Einphasiges 220v, ohne Wasser und Gas
|
|
|
Maße
|
einschließlich Monitor
|
|
|
Gewicht
|
130kg
|
|
In der Übereinstimmung zu JB/T5054, mechanischer Entwurf JB/T5055-2001 Standard
In der Übereinstimmung zu den ergonomischen Anforderungen EN13861-2002;
In der Übereinstimmung zu den elektrischen GB19517-2004 Sicherheitsauflagen;
In der Übereinstimmung dem Schutz zur ionisierenden Strahlungs-GB18871-2002 und in der Sicherheit von Strahlenquellegrundnormen;
In der Übereinstimmung zu den ergonomischen Anforderungen EN13861-2002;
In der Übereinstimmung zu den elektrischen GB19517-2004 Sicherheitsauflagen;
In der Übereinstimmung dem Schutz zur ionisierenden Strahlungs-GB18871-2002 und in der Sicherheit von Strahlenquellegrundnormen;
In der Übereinstimmung zu den Spezifikationsanforderungen annehmbarer Qualität IPC-A-600G PWBs;
