Produkt-Beschreibung

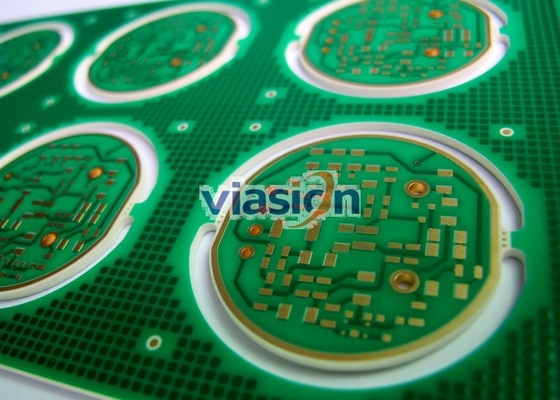

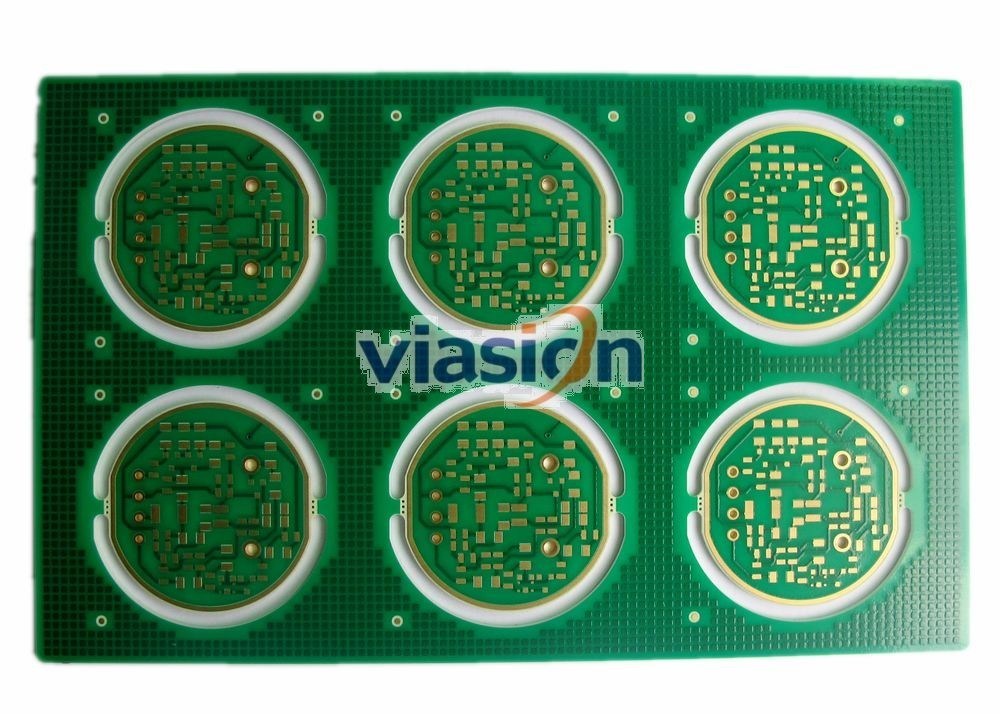

Hohes PWB Polyimide TG 250, 6 Schichten Rf-PWB-Entwurf für IC-Testgerät
Spezifikationen:
|
Material |
Alron 35N |
|
Schichtzählung |
6 Schichten |
|
Brettstärke |
1.6mm |
|
Kupferne Stärke |
1oz |
|
Minimale Bohrgerätgröße |
0.2mm |
|
Minimale Spur u. Abstand |
0.1mm |
|
Oberflächenende |
Immersionsgold |
|
Anwendungen |
IC-Prüfung |
|
Spezielle Technologie |
Hohes Polyimidematerial TG 250 (Alron 35N) |
PWB-Leiterplatte
|
NEIN |
EINZELTEIL |
Technische Fähigkeiten |
|
1 |
Schichten |
1-20 Schichten |
|
2 |
Größe Max. Board |
508×610 Millimeter |
|
3 |
Min. Brett Stärke |
2-layer 0.12mm |
|
4-layer 0.4mm |
||
|
6-layer 0.6mm |
||
|
8-layer 0.90mm |
||
|
10-layer 1mm |
||
|
4 |
Min. Linienbreite/Raum |
0.127mm (4mil) |
|
5 |
Stärke Max. Copper |
5OZ |
|
6 |
Min. S-/Mneigung |
0.075mm (3mil) |
|
7 |
Min. Lochgröße |
0.15mm (6mil) |
|
8 |
Lochdurchmesser-Toleranz (PTH) |
±0.05mm (2mil) |
|
9 |
Lochdurchmesser-Toleranz (NPTH) |
+0/-0.05mm (2mil) |
|
10 |
Lochpositionsabweichung |
±0.05mm (2mil) |
|
11 |
Entwurfstoleranz |
±0.10mm (4mil) |
|
12 |
Torsion u. verbogen |
<0> |
|
13 |
Isolationswiderstand |
Normal 100MΩ |
|
14 |
Elektrische Stärke |
>1.3kv/mm |
|
15 |
S-/Mabnutzung |
>6H |
|
16 |
Wärmebelastung |
288°C 20Sec |
|
17 |
Prüfspannung |
50-300V |
|
18 |
Min. blindes/begraben über |
0.15mm (6mil) |
|
19 |
Oberflächenfertiges |
HAL, ENIG, OSP, AG überziehend und überziehen Gold, HAL-Zinn, Silber |
|
20 |
Materialien |
FR4, HTG, Teflon, Rogers, Keramik, Aluminium, kupferne Basis, CEM-3, CEM-1, Halgenfree |
Anwendungen:
Kommunikationen
Traditionelles Telekommunikationsgerät, FTTP, VOIP, Multimediadienstleistungen, Datenvernetzung und IT-Infrastuktur-Produkte, drahtlose Infrastrukturprodukte, Endverstärker, Teiler und Kombinatoren, Transistoren der hohen Leistung, etc.
Computer-Peripherie
Spitzendrucker, Kabelmodem, drahtlose Fräser, IP-Telefone, Verbraucher und Büroartikel, Banksystem etc.
Verbraucher
Computer, Fernsehen, Kameras, digitale Videorecorder (DVR), Handprodukte, LED, etc.
Automobil
Passagiersicherheitssysteme, Maschinenkontrollsysteme, Luftsäcke, Zugkraftsteuerprodukte, etc.
Spitzendatenverarbeitung und Lagerung
Hochleistungscomputer und -server, Mainframesystem und Speicherausrüstung, Gedächtnis, etc.
Industrie
Stromversorgung, Hauptbedienfeld, Monitor, CCTV-Produkte, Automobilregeleinrichtung, Industrieroboter, Zugriffskontrollprodukte usw.
Medizinisch
Magnetische Resonanz- Darstellung (MRI), Computertomographie (CT), Notfallschutz Defibrillationseinheiten, Patientenüberwachung, verpflanzbare Geräte, Systeme der robotergestützten Chirurgie, Biometrie und Diagnoseausrüstung, etc.
Militär
Satelitte, Radar, Flugzeug, Steuergerät, Telekommunikationsgeräte .etc.
Test u. Maß
Stromzähler, Stromprüfvorrichtung, thermische Prüfvorrichtung, helle Prüfvorrichtung, Netzprüfvorrichtung, Gas- und Ölprüfvorrichtung, Infrarotprodukte, HalbleiterTestgerät, DUT- und Sondenkarten, Oblatenkontrollsysteme, etc.
Wettbewerbsvorteil:
|
Gute Preiskalkulation |
|
Kein MOQ u. freie Probe |
|
Schnelle Lieferung |
|
Gute Qualität u. internationale Zustimmungen |
|
Großer Kundendienst |
|
Pünktliche Lieferung |
|
Variierter Versandart |
|
Breite Palette von PWB Lieferung |
|
SMT und Durchloch Versammlung |
|
Ein Endschlüsselfertiger EMS-Service |
