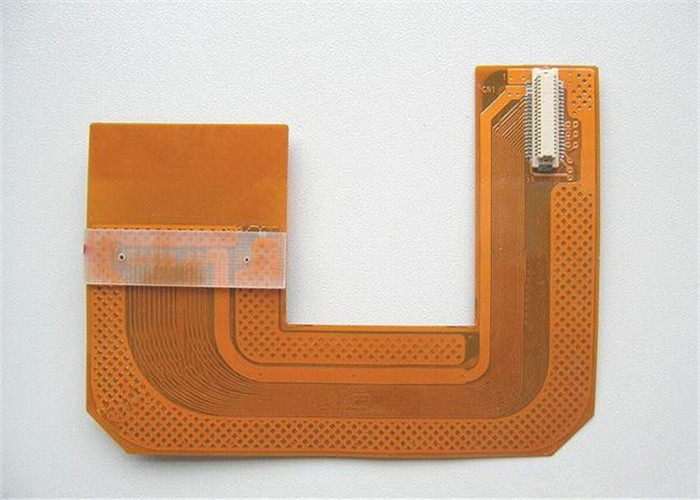

Kundenspezifisches doppelseitiges flexibles PWB-Brett Polyimide-Substrat-Sockel-Verbindungsstück-Gold
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Cayera |
| Zertifizierung: | ROHS,UL,ISO9001 |
| Modellnummer: | FPCB-4 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100PCS |
|---|---|
| Preis: | Negotiation |
| Lieferzeit: | 1-4 Wochen nach erhalten die volle Zahlung |
| Zahlungsbedingungen: | T/T 100% vor Versand |
| Versorgungsmaterial-Fähigkeit: | 50000 PCS/Year |
|
Detailinformationen |
|||
| Basismaterial: | Polyimide (Kapton), Polyester (HAUSTIER), Aluminium, FR4 | Minimale Lötmittelmaskenstärke: | 10um |
|---|---|---|---|
| Profilieren: | Lochen, Verlegung, V-geschnitten | Oberflächenwiderstand: | 105mΩ |
| Durchschlagsfestigkeit: | 9.8x105v/cm | Entflammbarkeit: | UL-94V-0 |
| Markieren: | flexible Leiterplatte,flexiblen Leiterplatte |
||
Produkt-Beschreibung
Kundenspezifisches doppelseitiges flexibles PWB-Brett Polyimide-Substrat-Sockel-Verbindungsstück-Gold
Anwendungen
Eingebettete Software, Leistungsverstärker, Instrumentierung, medizinisch, Telekommunikation, UPS, Automobil-, tragbare Elektronik, LCD-Modul-Anzeige, ESD-Maß-Werkzeuge, Wohnung, Elektronik, Fernbedienung, elektronische Fernsehpublikums-Maß-Systeme, eingebettete Systeme, Audiogeräte, Effekt-Prüfer, elektronisches musikalisches Gerät, LED, LCD, Ansagen-System, Digital-Theater-Systeme, Vakuumröhre-Elektronik-Anzeigen, Audiosysteme, automatisches Lokalisieren-Satellitenfernsehen, Computer-Ergänzungs-Produkte, Digital-Audio, Verstärker-Systeme, Digital-Projektion, Digital-Videomanagement-Systeme, Recorder, Scan-Konverter, Show-Steuerung, Spezialeffekt-Systeme ect.
Eigenschaften
- Es kann frei verbogen werden, gefaltet werden und verformt werden. Sein Spulenradius ist klein und er kann entlang X, Y, z-Achse frei separat bewegt werden.
- Besetzen Sie kleinen Raum
Da er Licht und dünnes ist, macht er besten Gebrauch vom schmalen Raum in den Instrumenten. (durchschnittliche Stärke 1.1-0. Morgens) - Leicht
Sein Gewicht ist sehr hell, weil der Entwurf von FPC nicht auf mechanischer Festigkeit aber gegenwärtiger Last basiert. - Gute Dichtungsfähigkeit
Das flexible Brett könnte für die niedrig- dehnbare Dichtung bestimmt sein, die das schwierige Umfeld aushält. - Stabiles Getriebe
Das Verdrahtungsmuster und der Leiterabstand können entsprechend elektrischen Parametern frei entworfen sein. Sobald das Muster beendet wird, ist Parameter von R.L.C dementsprechend stabil. - Einfache Versammlung
Das Eigentum des Anschlusses ist gut genug, zu jeder möglicher Ausrüstung geregelt zu werden, indem man lötet, einfügt, befestigt und klebt. Manuelle Fehler in der traditionellen Verdrahtung werden vermieden. - Gute Isolierung
Wir wählten die Materialien mit gutem Isolierungseigentum, wie Polyimide, Polyester, etc. vor. Normalerweise wird die Verdrahtung umfaßt, also wird die Isolierung groß verstärkt.
Spezifikation:
|
Arten: |
Einseitig, doppelseitig, Multi-Schichten (maximale 6 Schichten) und |
|
Oberflächenveredelung: |
HASL (LF), Vergolden, Electroless Nickelimmersionsgold, |
|
Grundmaterial: |
Polyimide (Kapton), Polyester (HAUSTIER), Aluminium, FR4 |
|
Kupferne Folie: |
ED/RA |
|
Min. Linienbreite: |
2 Mil |
|
Min. Zeilenabstand: |
2 Mil |
|
Min. Loch-Größe: |
0.2mm |
|
Max. Board Size: |
800x400mm |
|
Min. Brett-Stärke: |
0.1mm |
|
Min. Lötmittel-Masken-Stärke: |
10um |
|
Lötmittel-Masken-Arten: |
Grün, gelb, schwarz, weiß, blau, rot und klar |
|
Profilieren: |
Lochen, Verlegung, V-geschnitten |
|
Lötender thermischer Widerstand: |
Sekunden 300°C/10 |
|
Schalen-Stärke: |
≥1.4kg/cm |
|
Oberflächenwiderstand: |
105mΩ |
|
Isolationswiderstand: |
105mΩ |
|
Durchschlagsfestigkeit: |
9.8x105v/cm |
|
Entflammbarkeit: |
UL-94V-0 |
|
Leistungsnachweis: |
100% elektrisch und Stromleistungsnachweis |
