Thermisches umweltsmäßigtestgerät für IC, PWB, Halbleiter keramisch
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Haida |
| Zertifizierung: | CE,SGS,ISO |
| Modellnummer: | HD-E703 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | USD 10000--8000 Piece |
| Verpackung Informationen: | Starke Holzkiste |
| Lieferzeit: | 15 Tage nach Bestellung |
| Zahlungsbedingungen: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 75-teilig/Stücke pro Monat |
|
Detailinformationen |
|||
| Nutzung: | Hochs und Tiefs-Temperatur-Wärmestoß-Test-Kammer | Hochtemperatur. Belichtung range*1: | +60~ zu +200°C |
|---|---|---|---|
| Niedrigtemperatur. Belichtung range*1: | -65to 0 °C | Temp. Schwankung *2: | ±1.8°C |
| Heizen Sie obere Grenze vor: | +200°C | Temp. erhitzen Sie oben time*3: | Umgebender Temp. zu +200°C innerhalb 30min |
| Kühlen Sie unterere Grenze vor: | -65°C | Temp. ziehen Sie Stillstandszeit *3: | Umgebender Temp. zu -65°C innerhalb 70min |
| Temp. Genesungszeit: | Innerhalb 10 Min. | Quellen: | Cold-rolled Rost-prüfte Stahlplatte |
| Testgebietmaterial: | Edelstahl SUS304 | Kühler: | Edelstahl geschweißter Plattenwärmetauscher |
| Luftzirkulator: | Schirokkofan | Feuchtere Antriebseinheit: | Luft-Zylinder |
| Zulässige Umgebungsbedingungen: | +5~30°C | Power Supply: | AC380V, 50/60Hz, dreiphasig, 30A |
| Kühlwasserversorgung pressure*6: | 02~0.4Mpa | Kühlwasserversorgung rate*6: | 8m ³ /h |
| Funktionierender Kühlwasser Temp. Strecke: | °C +18 bis 23 | Geräuschpegel: | DB 70 oder senken |
| Markieren: | Thermischer Schock-Tester,Thermischer Altern-Test |
||
Produkt-Beschreibung
Thermisches umweltsmäßigtestgerät für IC, PWB, Halbleiter keramisch
1. Beschreibung:
Hochs und Tiefs-Temperatur-Schock simulieren Test-Kammer, um die Änderungen im Systemtest des elektronischen Chips IC, PWB, der keramische Halbleiter und Polymermaterialien zu prüfen.
Die Maschine ist in drei Abschnitte unterteilt: die Kammer der hohen Temperatur, die Kammer der niedrigen Temperatur und Prüfung.
2. Spezifikationen des Hochs und Tiefs-Temperatur-Schocks simulieren Test-Kammer:
|
System |
Zwei-Zone Test mittels der feuchteren Schaltung |
|||||||
|
Drei-Zone Kammer |
||||||||
|
Modell |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Besonders angefertigt |
|||||
|
Leistung |
Testgebiet |
Hochtemperatur. Belichtung range*1 |
+60~ zu +200°C |
|||||
|
Niedrigtemperatur. Belichtung range*1 |
-65to 0 °C |
|||||||
|
Temp. Schwankung *2 |
±1.8°C |
|||||||
|
Mansarde |
Heizen Sie obere Grenze vor |
+200°C |
||||||
|
Temp. erhitzen Sie oben time*3 |
Umgebender Temp. zu +200°C innerhalb 30min |
|||||||
|
Kältekammer |
Kühlen Sie unterere Grenze vor |
-65°C |
||||||
|
Temp. ziehen Sie Stillstandszeit *3 |
Umgebender Temp. zu -65°C innerhalb 70min |
|||||||
|
Temp. Wiederaufnahme (2-zone) |
Wiederaufnahmezustände |
Zwei-Zone: Hochtemperatur. Minute der Belichtung +125°C 30, niedrigtemperatur. Minute der Belichtung -40°C 30; Exemplar 6,5 Kilogramm (Exemplarkorb 1.5kg) |
||||||
|
Temp. Genesungszeit |
Innerhalb 10 Min. |
|||||||
|
Bau |
Externes Material |
Cold-rolled Rost-prüfte Stahlplatte |
||||||
|
Testgebietmaterial |
Edelstahl SUS304 |
|||||||
|
Door*4 |
Von Hand betriebene Tür mit entriegeln Knopf |
|||||||
|
Heizung |
Streifendrahtheizung |
|||||||
|
Kühlgerät |
System*5 |
Mechanische KaskadenKühlanlage |
||||||
|
Kompressor |
Luftdicht verschlossener Rollenkompressor |
|||||||
|
Expansionsmechanismus |
Elektronisches Expansionsventil |
|||||||
|
Kühlmittel |
Hochtemperaturseite: R404A, niedrigtemperaturseite R23 |
|||||||
|
Kühlvorrichtung |
Edelstahl geschweißter Plattenwärmetauscher |
|||||||
|
Luftzirkulator |
Schirokkofan |
|||||||
|
Feuchtere Antriebseinheit |
Luftzylinder |
|||||||
|
Installationen |
Kabelanschluss mit Durchmesser 100mm auf der linken Seite (rechte Seite und maßgeschneiderte Durchmessergröße sind als Wahlen verfügbar), Exemplarstromversorgungssteueranschluß |
|||||||
|
Innere Maße (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Besonders angefertigt |
|||||
|
Testgebietkapazität |
50L |
100L |
Besonders angefertigt |
|||||
|
Testgebietlast |
5 Kilogramm |
10 Kilogramm |
Besonders angefertigt |
|||||
|
Äußere Maße (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Besonders angefertigt |
|||||
|
Gewicht |
800kg |
1100kg |
N/A |
|||||
|
Gebrauchsanforderungen
|
Zulässige Umgebungsbedingungen |
+5~30°C |
||||||
|
Stromversorgung |
AC380V, 50/60Hz, dreiphasig, 30A |
|||||||
|
Kühlwasserversorgung pressure*6 |
02~0.4Mpa |
|||||||
|
Kühlwasserversorgung rate*6 |
8m ³ /h |
|||||||
|
Funktionierender Kühlwasser Temp. Strecke |
°C +18 bis 23 |
|||||||
|
Geräuschpegel |
DB 70 oder senken |
|||||||
Anmerkungen
1. Wenn die unterere Grenze der Hochtemperaturbelichtungsstrecke + das 60°C oder die unterere Grenze -60°C der niedrigtemperaturbelichtungsstrecke angefordert wird, wählen Sie bitte die „Umgebendtemperatur Belichtungs“ Wahl vor
2. Wenn der Tempschwankungsbedarf unter ±1.8°C vorwählt bitte das „niedrigtemperaturschwankungspaket“
3. Temperaturaufwärmung/Zugstillstandszeit sind nur während der unabhängigen Kammeroperation anwendbar
4. Wenn die automatisch bearbeitete erforderte Schiebetür, vorwählen bitte das „automatisch Türpaket“
5. Luftgekühlter Kondensator/wassergekühlter Kondensator beide verfügbar
6. Treffen Sie auf nur wassergekühltem Kondensator zu
3. Sicherheitsvorrichtungen des Hochs und Tiefs-Temperatur-Schocks simulieren Test-Kammer:
- Schutzschalter der Mansardenhitze
- Schutzschalter der Kältekammerhitze
- Luftzirkulatorüberlastungswarnung
- _ Refrigerator high-low pressure protector
- Kompressortemperaturschalter
- Luftdruckschalter
- Sicherung
- Wassersuspendierungsrelais (nur wassergekühlte Spezifikation)
- Kompressorleistungsschalter
- Heizungsleistungsschalter
- Testgebiethitze/unterkühlen Schutz
- Luftablassventil

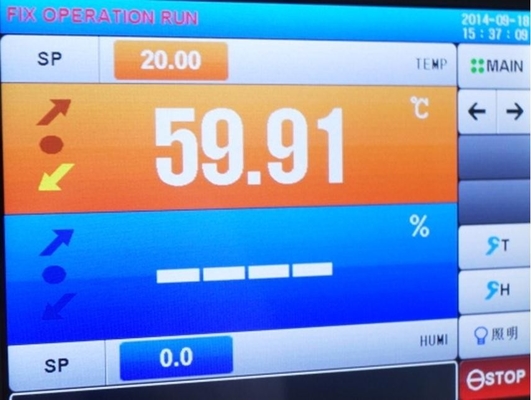

Steuerung
(Wechselwirkendes System mit Berührungseingabe Bildschirms Farbe-LCD)
Operation und Einstellungen vereinfacht unter Anwendung von einer LCD-Anzeige des Bildschirm- (Anweisungen zeigten Bildschirm an). -aglance an der Bestätigung von Testseiten, von Testgebiettemperaturen, von Temperaturzyklen und von Tendenzdiagrammanzeigen.
|
Einstellung |
Wechselwirkender Schlüsselinput durch Fingerspitzentablett |
|
Anzeige |
LCD (5,7 Zoll) |
|
Temperaturüberwachungsfunktion |
Testgebiet: Belichtung Temp. Mansarde: Vorheizen von Temp. Kältekammer: Vorkühlungstemp. |
|
Pid-Steuerung |
|
|
VoreinstellungsTemperaturspanne |
Hohe Temperatur: 60 to200'C Niedrige Temperatur: -78 bis 0' C |
|
Einstellungsentschließung |
1' C |
|
Input |
Thermoelementart T (Kupfer/Kupfer-Nickel) |
|
Einstellungs- und Anzeichenstrecken |
Voreinstellungszeit: 0 Min. bis 99 Stunden und 59 Min. Voreinstellungszyklus: 1 bis 9.999 Zyklen |
|
Zusätzliche Funktion |
Timer-Voreinstellung Hitze unterkühlen Schutz Stromausfall-Wiederaufnahmeauswahl Temperaturgenesungszeiteinstellung Programmgedächtnis Automatische Energieabsperrvorrichtung Programmierte Zeitanzeige Prüfen Sie FertigstellungsBetriebsarten-Wahl Neigen Sie Diagramm Alarmieren Sie Geschichtsanzeige Sensor-Kalibrierung RS-232/USB Kommunikation |

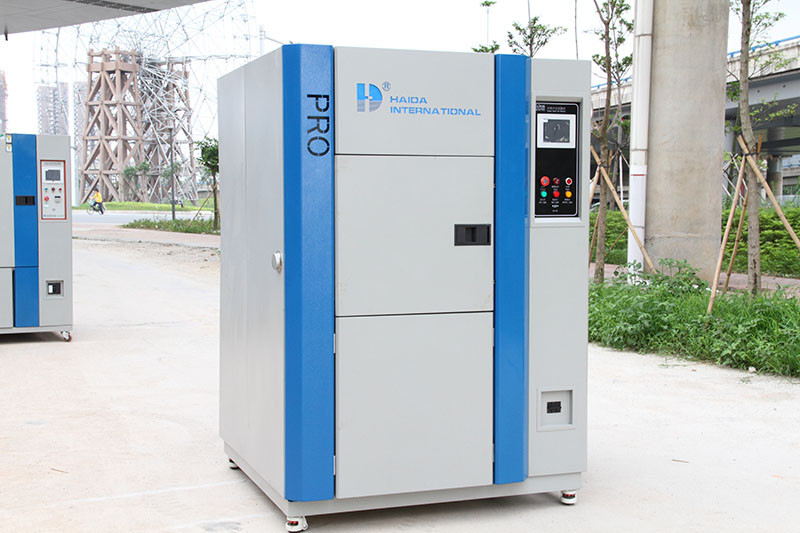

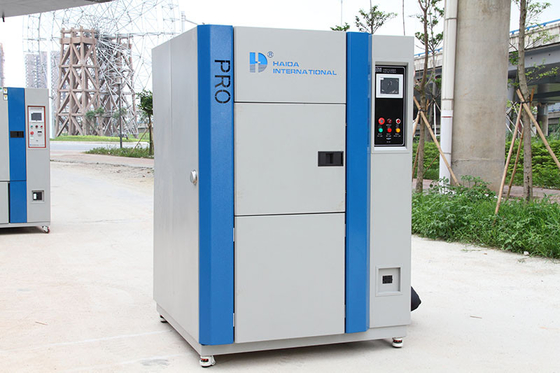

4. Klimahochs und tiefs-Temperatur-Schock simulieren Test-Kammeransicht:
(die Test-Kammer)
