Hohes leistungsfähiges multi- Schicht PWB-Testgerät/Röntgenprüfungs-Ausrüstung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Asida |
| Modellnummer: | XG3300/XG3000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz/Sätze |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Hölzerne Karton |
| Lieferzeit: | Verhandlung |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Verhandlung |
|
Detailinformationen |
|||
| Messende Genauigkeit: | 50μm | Auflösung: | 21 Langspielplatte/Millimeter |
|---|---|---|---|
| Effizienz: | 1~3PCS/min | Strahlungsleck: | ≤0.5μSV/h |
| Markieren: | Leiterplatte-Testgerät,PWB-Testgerät |
||
Produkt-Beschreibung

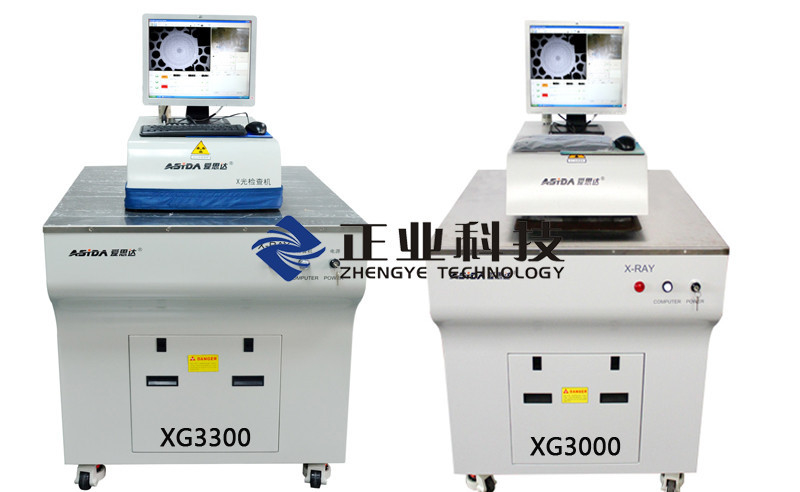

Röntgenprüfungs-Maschine für mehrschichtige PWB-/PWB-Röntgenprüfung Ausrüstung
Produkteigenschaften:
|
Produktname |
Röntgenprüfungs-Maschine |
|
Markenname: |
ASIDA |
|
Modellnummer: |
XG3000 |
|
Ursprungsort: |
China |
|
Verpackendetails: |
Hölzerner Karton |
VERWENDUNG

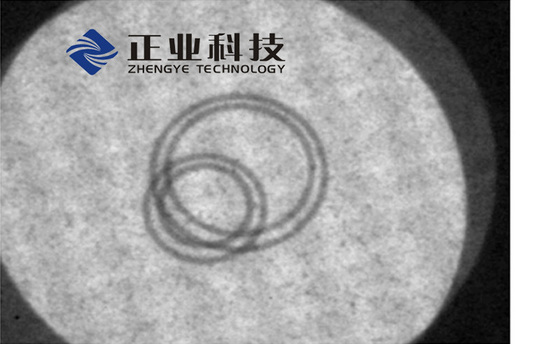

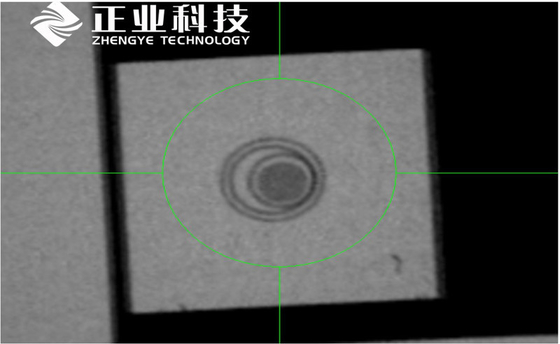

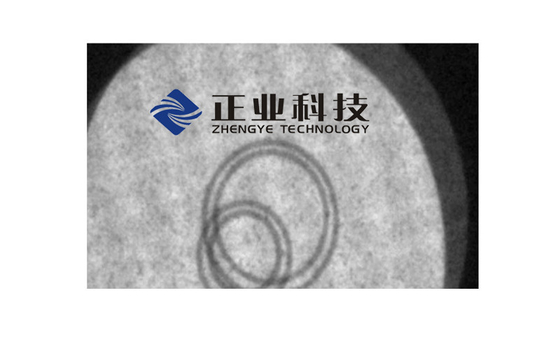

Beobachten Sie und messen Sie, Löcher auf das PWB in Position zu bringen, um zu überprüfen ob die Löcher
zwischen Schichten wird, eine Vielzahl des bedingten Maßes kann sein abgewichen
geleitet auf die Bilder, einschließlich den Abstand von der Mitte eines Kreises zu
andere, von einem Punkt zu anderen, zum Kreisbereich, zu etc. und lassen Urteil einstellen
Parameter.
STANDARD-KONFORM
JB/T5054, mechanischer Entwurf JB/T5055-2001 Standard
Ergonomische Anforderungen EN13861-2002;
Elektrische GB19517-2004 Sicherheitsauflagen;
Schutz und Sicherheit der ionisierenden Strahlung GB18871-2002
von den Strahlenquellegrundnormen;
Spezifikationsanforderungen der annehmbaren Qualität IPC-A-600G Brettes.
Röntgenprüfungs-Maschinen-Eigenschaften
1, Präzision:
①, das Siegelmikrofokus Röntgenröhre und hochwertiges Darstellungssystem annimmt;
② nehmen eine Vielzahl von Bildverarbeitungs- und Messtechniken.
2, leistungsfähig: Realzeitbeobachtung, Sichtnavigation und Positionierung.
3, Sicherheit: Nehmen der dreifachen Schutztechnologie (Siegelmikrofokus Röntgenröhre, schützende Struktur der halbgeschlossenen Führung und Doppelführung schützender Gummivorhang).
Röntgenprüfungs-Maschinen-Kunde:
|
EINZELTEIL |
XG3000 |
XG3300 |
|
|
Genauigkeit |
① messende Genauigkeit |
50μm |
|
|
② Entschließung |
21 lp/mm |
||
|
③ Beobachtungsziel genau |
|||
|
Leistungsfähigkeit |
1~3PCS/min |
||
|
Gegenstand |
Schichten ≤26 PWB |
Schichten ≤22 PWB |
|
|
Strahlungsleck |
≤0.5μSV/h |
||
|
Maße |
1040*855*1510mm |
||
|
Gewicht |
130Kg |
||
