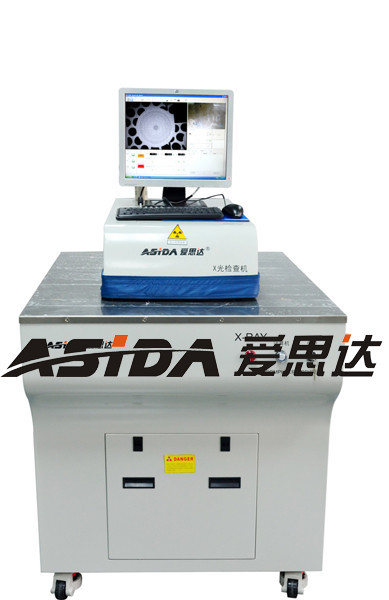

Mehrschichtiges PWB-Testgerät für Röntgenprüfungs-Maschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Asida |
| Modellnummer: | XG3300 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1SET |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Hölzerne Karton |
| Lieferzeit: | 2 Wochen |
| Zahlungsbedingungen: | T / T, L / C |
| Versorgungsmaterial-Fähigkeit: | Verhandlung |
|
Detailinformationen |
|||
| Röntgenbildverstärker: | 6-Zoll-Ansicht | Navigation CCD-Entschließung: | Pixel 5million |
|---|---|---|---|
| Maximale Stärke: | 12 mm | Produktname: | Röntgenprüfungs-Maschine für mehrschichtiges PWB |
| Markieren: | PWB-BrettTestgerät,Leiterplatte-Testgerät |
||
Produkt-Beschreibung
Mehrschichtiges PWB-Testgerät für Röntgenprüfungs-Maschine
VERWENDUNG

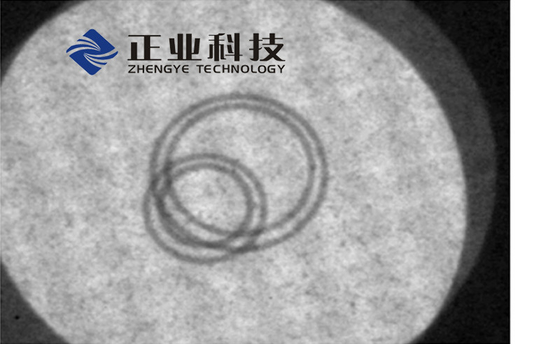

Beobachten Sie und messen Sie, Löcher auf das PWB in Position zu bringen, um zu überprüfen ob die Löcher
Zwischen Schichten wird, eine Vielzahl des bedingten Maßes kann sein abgewichen
Geleitet auf die Bilder, einschließlich den Abstand von der Mitte eines Kreises zu
Andere, von einem Punkt zu anderen, zum Kreisbereich, zu etc. und lassen Urteil einstellen
Parameter.
CHARAKTERISTISCH
1. Unter Verwendung des Prinzips der Röntgenstrahlprojektion u. -darstellung, zu beobachten und zu messen
Positionierung von Löchern auf das PWB.
2. KANN Netzwerk-Computer-Kontrollsystem, einfache Operation.
3. Eqiupped-woth CCD-Navigation arbeitet, um moblie Test zu erleichtern und schnell
Suchen Sie die Testziele.
4. Siegelmikrofokus Röntgenröhre und eine Vielzahl von Bildverarbeitungstechniken
Und Software, zum des Bildfehlers zu verringern.
5. Bild kann unter verschiedenen Bedingungen, wie dem Abstand von gemessen werden
Die Mitte von konzentrischen Kreisen, von Punkt-zu-Punktabstand, von Kreisbereich, von etc.
Parameter
| Einzelteil | Spezifikation | |
| Modell | XG3000 | |
| X-CCD Entschließung | 752×582pixel | |
| Röntgenröhreparameter | Maximale Spannung | 50KV |
| Maximaler Strom | 1mA | |
| Höchstleistung | 50W | |
| Vorwärmzeit | 6min | |
| Röntgenbildverstärker | 6 Zoll Ansicht | |
| Navigation CCD-Entschließung | Pixel 5Million | |
| PWB-Größe | Breite 45" (Bügeltiefe 630mm) | |
| Maximale Stärke | 12mm | |
| Röntgenstrahlschildziel | Nicht mehr als 0.5µSv/h | |
| Kühlbetrieb | Abkühlen des starken Winds | |
| Temperatur und Feuchtigkeit |
Temperatur: 22 ºC ± 3 ºC Feuchtigkeit: 50% ± 10% | |
| Drucker | Drucker | |
| Betriebsart | 1. bewegen Sie manuell das geprüfte PWB, Navigation CCDspurhaltung der Röntgenstrahl 2.setting, der offen ist, wenn er PWB sendet, verschalt, und nah beim Nehmen |
|
| Leistungsbedarf | AC220v 50Hz, ohne Wasser und Gas |
|
| Maße | 1040mm x 855mm x 1510mm (LxWxH einschließlich Monitor) |
|
| Gewicht | 130Kg |
|
